Confezionato in bobina da mt. 100 (Listino Euro 2.318,00 IVA inclusa)

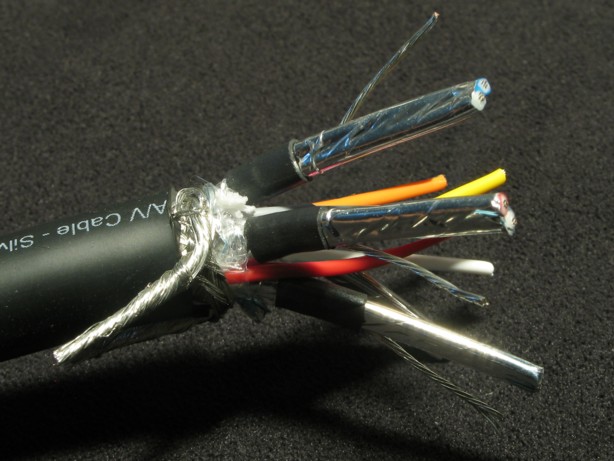

Cavo HDMI HEAC

(con Ethernet e Audio Return Channel)

ad alta velocità (High-Speed, 340 MHz)

con supporto UHD 4K, 3D, HEC, ARC, CEC

con conduttori da 24 AWG in rame placcato argento SPC

DA ASSEMBLARE SU MISURA

Schermo in rame OFC

Guaina esterna: LSNH (bassa emissione di fumo non alogeno), colore nero

Dimensioni esterne: Ø 10 mm

CARATTERISTICHE ELETTRICHE

Temperatura: 80°C ; Voltaggio: 30V

Resistenza conduttore: a 20°C massimo 24 AWG: 93 Ohm/km

Resistenza isolante: minimo 10Mohm-km a 20°C dc 500V

Rigidità dielettrica: AC 500V/1 minuto nessuna interruzione

Impedenza: Coppie (modo differenziale) 100 ± 10 Ohm

Obliquità di ritardo temporale:

entro una coppia massimo 111 ps/cavo

tra coppie massimo 1.78 ns/cavo

Attenuazione (massima):

a 0.3 ~ 825 MHz 5dB/10M

a 0.825 ~ 2475 MHz 12dB/10M

a 2475 ~ 4125 MHz 20dB/10M

a 4125 ~ 5100 MHz 25dB/10M

FEXT: 20dB/cavo a 1~5000 MHz (massimo)

HEAC:

(1.) Impedenza:

Coppie (modo differenziale) 100 ± 10 Ohm

coppie (modo comune) 30 ± 6 Ohm

(2.) Attenuazione (massima):

a 0.30~10MHz 1.6dB/10M

a 10~100MHz 5db/10M

a 100~200MHz 7.1dB/10M

(3.) Obliquità di ritardo temporale: entro una coppia max 111 ps/cavo

CARATTERISTICHE GUAINA

Resistenza alla trazione: Nuova: minimo 1500 PSI; Usata: minimo 70%

Allungamento: Nuova: minimo 100%; Usata: 65%

Test a caldo e freddo: Nessuna rottura

Deformazione: massimo 50%

Norme antifiamma: VW-1

N.B.: questo cavo è adatto per poter essere assemblato con il connettore HDMI a saldare 23-931 M
